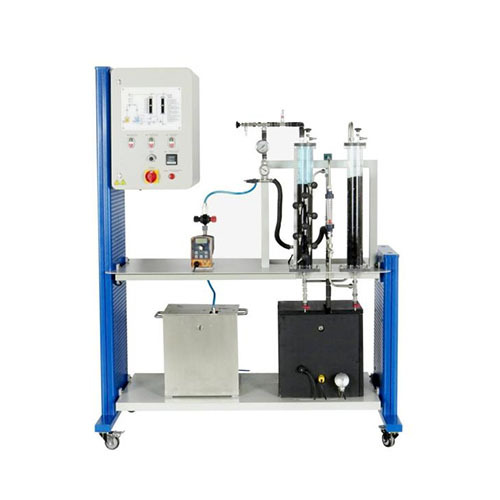

AFF171 Peralatan Pelatihan Teknik Fluida Adsorpsi Peralatan Pendidikan Peralatan Pelatihan Kejuruan1. Pengenalan Peralatan
1.1 Tinjauan Umum
Adsorpsi AFF171 terutama memverifikasi penghilangan zat terlarut melalui adsorpsi, termasuk hal-hal berikut:
(1) Nyalakan pompa sirkulasi dan gunakan pompa sirkulasi untuk mengalirkan air dari tangki air olahan ke loop dengan dua adsorber yang diisi karbon aktif;
(2) Nyalakan pompa pengukur (atau nyalakan pompa sirkulasi secara bersamaan), dan gunakan pompa pengukur untuk menambahkan larutan adsorbat pekat ke aliran air untuk mencampurnya;
(3) Air baku yang telah dicampur memasuki adsorber dan mengalir melalui unggun tetap karbon aktif, dan adsorbat diadsorpsi pada karbon aktif;
(4) Air olahan kemudian mengalir melalui adsorber pengaman dan kembali ke tangki air olahan. (5) Untuk menghilangkan sisa adsorbat yang masih terlarut dalam air, nyalakan kembali pompa sirkulasi (jika dihidupkan pada langkah pertama, tidak perlu dihidupkan lagi), kembalikan air yang telah diolah ke saluran umpan adsorber pertama, dan tambahkan kembali larutan adsorpsi pekat, lalu alirkan bolak-balik;
(6) Air yang telah diolah oleh adsorber dapat ditampung dalam gelas kimia untuk diamati;
(7) Efisiensi adsorpsi dapat diamati dengan menyesuaikan parameter seperti suhu, waktu kontak antara adsorben dan air, serta konsentrasi adsorben.
1.2 Fitur
1. Peralatan ini memiliki tata letak yang wajar, tampilan yang indah, struktur yang jelas, dan kesan keseluruhan yang kuat.
2. Memiliki sistem perlindungan keselamatan yang baik.
3. Menggunakan struktur rangka lembaran logam dan dilengkapi roda universal di bagian bawah, yang fleksibel untuk dipindahkan dan dapat disesuaikan secara individual sesuai dengan kondisi tanah.
4. Alat ini dapat digunakan untuk mempelajari pengaruh konsentrasi, laju aliran, suhu, dan waktu terhadap efek adsorpsi. 2. Parameter teknis
Catu daya: AC 220±10% fase tunggal, 50Hz
Berat: sekitar 273 kg
Ukuran: sekitar 1610 mm*870 mm*2170 mm
Suhu sekitar: 5℃～40℃
Kelembapan relatif: <75% (25℃)
3. Daftar komponen dan pengantar terperinci
3.1 Komponen utama
No. Nama
1 Tangki larutan adsorben
2 Tangki air proses
3 Pengukur level cairan
4 Pemanas
5 Sensor suhu
6 Pengukur aliran
7 Penyerap pengaman
8 Penyerap
9 Pengukur tekanan
10 Termometer
11 Pompa sirkulasi
12 Pompa pengukur
13 Kabinet sakelar
3.2 Switchgear
No. Nama
1 Kunci pintu
2 Diagram skematik
3 Sakelar pompa pengukur (atas untuk membuka, bawah untuk menutup)
4 Sakelar pompa sirkulasi (atas untuk membuka, bawah untuk menutup)
5 Sakelar pemanas (atas untuk membuka, bawah untuk menutup)
6 Kenop kecepatan pompa sirkulasi
7 Layar kontrol suhu
8 Sakelar daya utama
9 Indikator alarm level cairan
3.3 Struktur internal kabinet sakelar
No. Nama
1 Pelindung kebocoran
2 Trafo
3 Kontaktor AC
4 Relai solid-state pengatur tegangan
5 Pengatur kecepatan motor
6 Sakelar
7 Kenop kecepatan pompa sirkulasi
8 Layar kontrol suhu
9 Sakelar daya utama
10 Indikator alarm level cairan
4. Daftar Eksperimen
Eksperimen 1: Eksperimen Pendahuluan Adsorpsi
Eksperimen 2: Eksperimen Pencatatan Kurva Konsentrasi
Eksperimen 3: Eksperimen Pencatatan Kurva Terobosan dan Prediksi Kurva Terobosan
Eksperimen 4: Eksperimen Hubungan antara Kurva Konsentrasi dan Kurva Terobosan
Eksperimen 5: Eksperimen Penentuan Zona Perpindahan Massa
Eksperimen 6: Eksperimen Efisiensi Adsorber
Eksperimen 7: Eksperimen Keseimbangan Massa Adsorber
Eksperimen 8: Peningkatan Hasil ke Skala Industri
Eksperimen 9: Pengaruh Waktu Kontak terhadap Eksperimen Adsorpsi
Eksperimen 10: Pengaruh Suhu terhadap Eksperimen Adsorpsi
Eksperimen 11: Pengaruh Mode Operasi terhadap Eksperimen Adsorpsi
