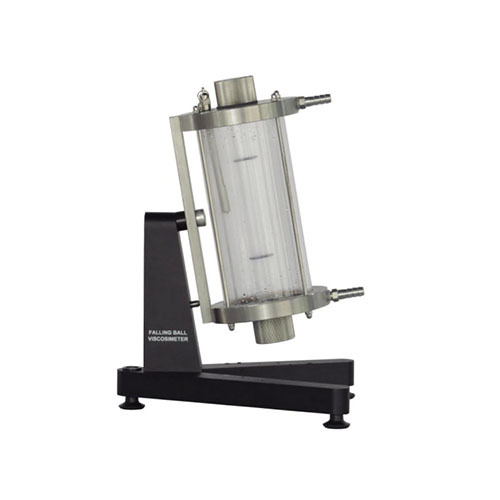

AFF155 Viskometer Bola Jatuh, Peralatan Pelatihan Teknik Fluida, Peralatan Pendidikan, Peralatan Pengajaran1. Pengenalan Peralatan
1.1 Tinjauan Umum
Viskositas merupakan konsep penting dalam mekanika fluida. Viskositas fluida merupakan ukuran kemampuannya untuk menahan deformasi bertahap yang disebabkan oleh tegangan geser atau tegangan tarik. Hambatan geser dalam fluida disebabkan oleh gesekan antarmolekul yang terjadi ketika lapisan-lapisan fluida mencoba untuk saling bergeser, dan viskositas merupakan ukuran hambatan fluida untuk mengalir. Viskositas umumnya dibagi menjadi viskositas absolut dan viskositas kinematik.
Viskometer bola jatuh adalah alat yang digunakan untuk menguji viskositas fluida dan faktor-faktor yang memengaruhi viskositas fluida. Alat ini terutama terdiri dari dua bagian. Satu bagian adalah bahan percobaan (bola logam), dan bagian lainnya adalah wadah percobaan. Wadah tersebut diisi dengan fluida kental dan dapat dipanaskan (memerlukan wadah pemanas eksternal). Viskometer bola jatuh dapat mengamati viskositas fluida secara langsung (real-time) dan mengeksplorasi faktor-faktor yang memengaruhi viskositas fluida.
1.2 Fitur
(1) Viskometer bola jatuh ringkas dan memungkinkan eksperimen dilakukan di mana saja. (2) Viskometer bola jatuh terbuat dari material tahan korosi, yang dapat memperpanjang masa pakai peralatan.
(3) Viskometer bola jatuh mengadopsi desain yang dapat dilepas, sehingga dapat diganti dan digunakan untuk eksperimen dengan berbagai cairan kental.
(4) Viskometer bola jatuh mengadopsi desain modular, sehingga pengguna dapat menggunakannya bersama modul lain (modul pemanas, yang perlu disiapkan sendiri).
2. Parameter teknis
Kondisi kerja: Suhu sekitar -10℃～+40℃; kelembapan relatif < 85% (25℃)
Ukuran: 350mm*250mm*460mm
Berat: <50kg
3. Daftar komponen dan pengantar detail
3.1 Bagian utama
No. Nama
1 Baut pengikat berulir
2 pintu keluar
3 Wadah percobaan fluida kental
4 Termometer
5 Dudukan putar
6 Bola percobaan logam
7 Impor
8 Perlengkapan
9 Braket
3.2 Daftar konfigurasi peralatan
No. Nama Jumlah
Komponen 1 Wadah percobaan fluida kental 1
Komponen 2 Termometer 1
Komponen 3 Wadah percobaan berpemanas eksternal 1
Komponen 4 Braket badan utama percobaan 1
3.3 Aksesori
No. Nama Jumlah
1 Pipa air transparan dengan klem pipa 2
2 Bola kaca 2
3 Bola baja tahan karat 4
4 Jarum pembuangan 1
5 Kotak penyimpanan komponen percobaan 1
4. Daftar Eksperimen
Eksperimen 1 Pelajari cara menggunakan viskometer bola jatuh
Eksperimen 2 mendemonstrasikan eksperimen pengukuran viskositas bola kaca dan bola baja tahan karat dengan ukuran yang sama di bawah fluida kental yang sama.
Eksperimen 3 mendemonstrasikan eksperimen pengukuran viskositas dua bola baja tahan karat dengan ukuran berbeda di bawah fluida kental yang sama.
Eksperimen 4 mendemonstrasikan eksperimen pengukuran perubahan viskositas fluida kental pada suhu yang berbeda.
