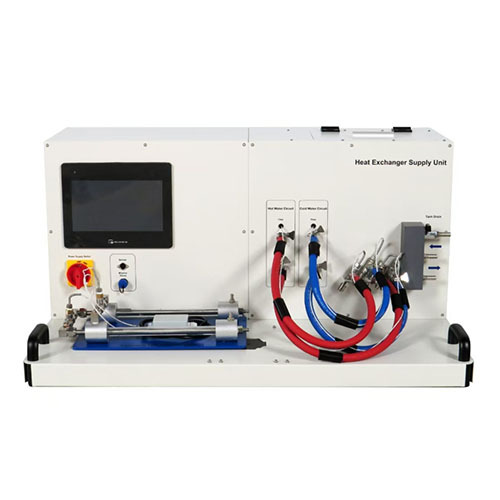

AFT102 Unit Suplai Penukar Panas — Peralatan Laboratorium Termal, Peralatan Pendidikan, dan Peralatan Pelatihan KejuruanI. Gambaran Umum Produk
1.1 Deskripsi Produk
Penukar panas (heat exchanger) mentransfer energi termal dari satu aliran medium ke aliran medium lainnya. Kedua fluida tersebut tidak bersentuhan secara langsung. Transfer panas yang efisien merupakan prasyarat bagi proses-proses yang ekonomis. Oleh karena itu, berbagai jenis penukar panas digunakan dalam praktik, bergantung pada kebutuhan yang ada.
Perangkat eksperimen ini dapat digunakan untuk menyelidiki dan membandingkan berbagai desain penukar panas.
Penukar panas yang akan diselidiki dihubungkan ke sebuah unit suplai. Air panas mengalir melalui penukar panas tersebut. Sebagian energi termal dari air panas ditransfer ke air dingin. Membalik sambungan air akan mengubah arah aliran, sehingga memungkinkan pengoperasian secara paralel (co-current) maupun berlawanan arah (counter-current).
1.2 Fitur Produk
(1) Lebih Aman. Produk ini sepenuhnya mempertimbangkan keselamatan pengguna sejak tahap awal perancangan, serta menerapkan tata letak kelistrikan yang unggul dan solusi keandalan pembumian (grounding) yang prima.
(2) Lebih Mudah Digunakan. Produk ini mengadopsi desain modular. Baik struktur kelistrikan maupun struktur mekanisnya menggunakan desain modular. Struktur dan prinsip kerjanya jelas, sehingga memudahkan pengguna dalam pengoperasiannya.
(3) Lebih Estetis. Produk ini mengadopsi desain terintegrasi. Perangkat ini berukuran ringkas dan tampak estetis, namun tetap memiliki fungsionalitas yang sangat kaya. Berkat desain terintegrasi tersebut, perangkat ini memiliki persyaratan lingkungan operasional yang sangat rendah.
(4) Lebih Tahan Lama. Produk ini menggunakan material yang lebih kokoh dan tahan korosi, yang secara signifikan dapat memperpanjang masa pakai perangkat.
II. Parameter Kinerja
2.1 Parameter Teknis
Parameter catu daya: AC 230V satu fase, 60Hz
Pompa:
Konsumsi daya: 120W
Laju aliran maksimum: 600L/jam
Head maksimum: 30m
Pemanas (Heater):
Daya keluaran: 3kW
Termostat: 0…70°C
Tangki air panas: sekitar 10L
Rentang pengukuran:
Suhu: 6x 0…100°C
Laju aliran: 2x 20…250L/jam
2.2 Dimensi dan Berat
Dimensi: 1000mm × 655mm × 510mm
Berat: <100kg
III. Nama Komponen dan Pengenalan Fungsi Produk
3.1 Bagian Utama Produk
No. Nama
1 Port pembuangan tangki air
2 Saluran masuk air dingin
3 Saluran keluar air dingin
4 Tangki air
5 Pipa saluran keluar air panas
6 Pipa pengembalian air panas
7 Pipa saluran keluar air dingin
8 Pipa pengembalian air dingin
9 Layar sentuh
10 Sakelar daya
11 Antarmuka kabel sensor suhu
12 Antarmuka motor pengaduk
13 Pembaca kartu RFID
14 Antarmuka USB
15 Antarmuka daya
16 Sakelar pelampung
17 Sensor suhu
18 Batang pemanas
3.2 Bagian Utama Produk 2
No. Nama
1 Saluran masuk air panas (pipa dalam)
2 Saluran keluar air panas (pipa dalam)
3 Saluran masuk air dingin (pipa luar)
4 Saluran keluar air dingin (pipa luar)
5 Kotak sambungan
6 Resistor termal sirkuit air panas
7 Resistor termal sirkuit air dingin
3.3 Aksesori Produk
No. Nama
1 Kabel USB, biru, 1,5 m (kedua ujung)
2 Kabel daya standar Eropa
3 USB flash drive
4 Steker motor pengaduk
5 Sekering 15A 5*20
6 Kartu RFID
7 Gesper pengunci pipa
IV. Daftar Konfigurasi Produk
No. Nama Jumlah
1 Unit Pasokan Penukar Panas 1
2 Penukar panas tabung 1
3 Kabel USB, biru, 1,5 meter (kedua ujung) 1
4 Kabel daya standar Eropa 1
5 USB flash drive 1
6 Steker motor pengaduk 1
7 Sekering 15A 5*20 5
8 Kartu RFID 3
V. Daftar Eksperimen
Eksperimen 1 Pengenalan fungsi dasar perangkat lunak
Eksperimen 2 Eksperimen unit pasokan penukar panas
