AFF069 Peralatan Pelatihan Teknik Fluida Turbin Impuls, Peralatan Pengajaran, Peralatan PendidikanDeskripsi
Perilaku karakteristik turbin impuls dengan aliran udara
Tampilan optimal area operasi turbin
Beban yang diberikan oleh rem pita
Pada turbin impuls, media kerja memiliki tekanan statis yang sama di depan dan di belakang rotor. Konversi energi tekanan menjadi energi kinetik terjadi di nosel tetap distributor, bukan pada rotor turbin. Unit eksperimental yang digerakkan udara terkompresi ini dapat digunakan untuk memahami turbin yang digerakkan oleh uap atau air.

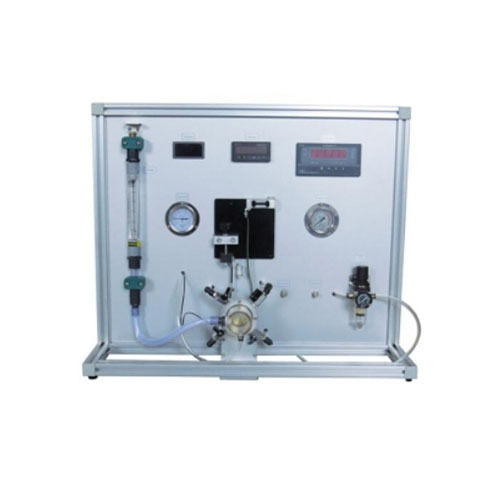

AFF069 adalah turbin impuls aksial satu tahap. Turbin terdiri dari rotor yang dipasang di dalam rumah transparan, distributor dengan empat nosel, dan rem pita untuk memberikan beban pada turbin. Jumlah nosel aktif dapat disesuaikan melalui katup. Kecepatan udara terkompresi ditingkatkan di nosel. Aliran udara yang mengenai bilah menghasilkan impuls yang menyebabkan rotor mulai bergerak.
Tekanan masuk dan keluar pada turbin ditunjukkan pada manometer. Torsi turbin ditentukan dengan mengukur gaya pada rem pita. Kecepatan diukur dengan sensor kecepatan optik. Torsi, kecepatan, dan suhu ditampilkan secara digital. Laju aliran udara diukur dengan rotameter dan diatur melalui katup.
Turbin dilengkapi dengan katup solenoid sebagai alat pengaman jika terjadi kecepatan berlebih. Drum rem pada poros turbin didinginkan oleh udara terkompresi.
Tujuan pembelajaran/percobaan:
Desain dan fungsi turbin impuls
Penentuan torsi, daya, dan efisiensi
Representasi grafis kurva karakteristik untuk torsi, daya, dan efisiensi
Investigasi pengaruh tekanan nosel dan jumlah nosel
