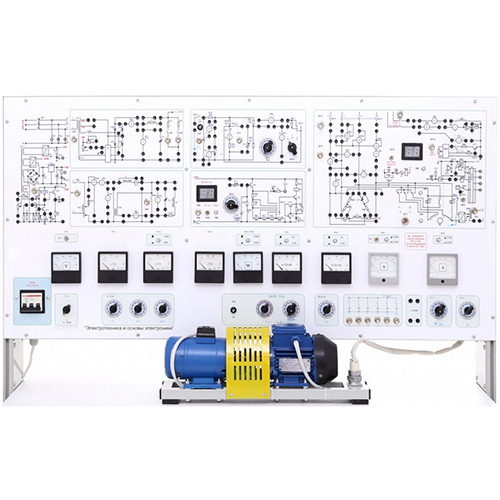

AF252E Perlengkapan Laboratorium untuk Mata Kuliah "Teknik Elektro dengan Dasar-Dasar Elektronika", Peralatan Laboratorium Listrik, Peralatan Pengajaran, Peralatan Pendidikan.Deskripsi
Rak laboratorium ini dirancang untuk mempelajari teknik elektro dan elektronika dasar di universitas dan lembaga pendidikan teknik menengah.
Rak ini terdiri dari dua bagian:
badan dengan peralatan listrik, papan elektronik, panel depan, unit catu daya, dan meja;
unit mesin (percikan api), yang berisi dua mesin listrik: motor listrik asinkron dengan rotor sangkar tupai dan motor arus searah dengan eksitasi terpisah. Sensor kecepatan optik dipasang pada unit mesin.
Rak ini memungkinkan untuk melakukan pekerjaan laboratorium berikut:
1. Studi tentang mode operasi dan metode perhitungan rangkaian linier arus searah dengan satu sumber daya.
Subjek penelitian: jembatan resistif. Dalam praktiknya, verifikasi eksperimental hukum Ohm dan Kirchhoff serta konsep generator ekivalen dilakukan.
2. Studi tentang mode operasi dan metode perhitungan rangkaian linier arus searah dengan dua sumber daya.
Subjek penelitian: jembatan resistif dengan sumber tegangan terkontrol 0..10V yang dihubungkan ke salah satu kaki. Dalam praktiknya, verifikasi eksperimental hukum Ohm dan Kirchhoff serta metode arus loop dilakukan.
3. Studi tentang mode operasi dan metode perhitungan rangkaian non-linier arus searah.
Subjek penelitian: stabistor, penstabil tegangan parametrik. Karakteristik beban eksternal penstabil dan karakteristik arus-tegangan stabistor ditentukan dalam pekerjaan laboratorium ini.
4. Penentuan parameter dan studi tentang mode operasi rangkaian listrik arus bolak-balik dengan koneksi seri induktor, resistor, dan kapasitor.
Subjek penelitian: rangkaian listrik yang berisi induktor yang terhubung seri (Imax=0,8 A, Lnom=0,25 H), rangkaian kapasitor (1...63 μF) dan resistansi aktif (ПЭВ-50 Rnom=47 Ohm). Karakteristik rangkaian substitusi induktor ditentukan dalam pekerjaan laboratorium ini, fenomena resonansi diselidiki.
5. Studi tentang model saluran daya arus bolak-balik di bawah faktor daya beban yang berubah.
Pokok permasalahan: model saluran daya dengan beban induktif aktif. Dalam pekerjaan ini dilakukan perhitungan kapasitor kompensasi dan percobaan kompensasi daya reaktif.
6. Penentuan parameter dan studi rangkaian tiga fasa dalam mode operasi wye.
Pokok permasalahan: rangkaian arus bolak-balik tiga fasa dengan koneksi wye. Dalam pekerjaan ini, beban simetris (dengan beban aktif resistansi 11 Ohm dan daya 200 W di semua fasa), beban seragam (dengan beban aktif, induktif aktif, dan kapasitif aktif dengan resistansi total 250 Ohm di fasa yang berbeda), dan beban tidak seragam (dibuat dari beban seragam ketika resistansi beban aktif dikurangi dengan mengubah beban kapasitif 1...63 μF) dengan atau tanpa kawat nol.
7. Penentuan parameter dan studi rangkaian tiga fasa dalam mode operasi delta.
Pokok permasalahan: rangkaian arus bolak-balik tiga fasa dengan koneksi delta. Beban yang sama seperti pada pekerjaan laboratorium 6 diselidiki.
8. Studi rangkaian linier arus periodik non-sinusoidal yang mengandung induktor dan kapasitor.
Subjek penelitian: rangkaian dengan penyearah thyristor jembatan yang dapat dikendalikan sebagai sumber daya. Analisis harmonik arus dan tegangan dalam rangkaian dengan penyearah beban induktif aktif yang dapat dikendalikan dilakukan dalam penelitian ini.
9. Penentuan parameter rangkaian pengganti induktor dengan fluks magnet tertutup dan celah udara.
Subjek penelitian: induktor dengan fluks magnet tertutup dan celah. Parameter rangkaian pengganti induktor, karakteristik arus-tegangan ditentukan dalam penelitian ini.
10. Penentuan parameter dan karakteristik utama transformator satu fasa.
Dalam penelitian ini, parameter rangkaian pengganti transformator ditentukan, berbagai mode operasi diteliti.
11. Studi motor tiga fasa asinkron dengan rotor sangkar tupai.
Karakteristik mekanik dan elektromekanik motor ditentukan. Sebagai beban mekanik digunakan motor arus searah dengan eksitasi terpisah dalam mode pengereman dinamis.
12. Penentuan parameter dan karakteristik utama motor arus searah dengan eksitasi terpisah.
Karakteristik mekanik dan elektromekanik (alami dan buatan – rheostatik) motor ditentukan. Sebagai beban mekanik, digunakan motor asinkron dalam mode pengereman dinamis.
13. Penentuan parameter dan karakteristik utama generator arus searah dengan eksitasi terpisah.
Beban eksternal dan karakteristik pengaturan generator ditentukan dalam penelitian ini. Arus eksitasi generator diatur dengan menggunakan penyearah yang dapat dikontrol, beban dibuat oleh konverter durasi pulsa.
14. Studi tentang proses pengisian kapasitor dari sumber tegangan konstan pada arus yang dibatasi resistor.
Subjek penelitian: proses pengisian kapasitor dari sumber tegangan konstan pada arus yang dibatasi resistor. Dimungkinkan untuk mengatur nilai resistor pembatas arus.
15. Studi tentang rangkaian kontrol motor induksi sangkar tupai tiga fasa.
Subjek penelitian: rangkaian start tipikal motor asinkron dengan berbagai jenis koneksi belitan stator (wye, delta, peralihan dari wye ke delta).
16. Penguat transistor satu tahap.
Subjek penelitian: penguat transistor satu tahap. Dalam penelitian ini, pengaruh pergeseran titik operasi transistor pada bentuk sinyal keluaran diselidiki, faktor penguatan dengan dan tanpa kapasitor bypass pada rangkaian emitor ditentukan.
17. Studi penguat dua tahap dengan koneksi langsung.
Subjek penelitian: penguat dua tahap dengan koneksi langsung. Estimasi rasio resistansi internal input/output penguat emitor dan kolektor umum dilakukan.
18. Studi parameter relai waktu transistor dengan rangkaian RC pengaturan waktu.
Subjek penelitian: relai waktu transistor dengan rangkaian RC pengaturan waktu. Karakteristik waktu relai waktu ditentukan dalam penelitian ini, kesalahan rasio penundaan waktu diestimasi.
19. Studi generator getaran sinusoidal.
Subjek penelitian: generator getaran sinusoidal dengan rangkaian RC penggeser fasa. Kondisi eksitasi getaran, pengaruh pergeseran transistor pada kestabilan operasi generator dan pada bentuk sinyal keluaran diselidiki.
20. Studi tentang operasi konverter lebar pulsa (PWM).
Subjek penelitian: konverter lebar pulsa. Ketergantungan tegangan keluaran pada tegangan penggerak ditentukan dalam penelitian ini.
21. Studi tentang operasi pemicu Schmitt dan penghitung digital integral.
Subjek penelitian: pemicu Schmitt dan penghitung biner 4-bit. Histeresis dengan pengalihan pemicu Schmitt diselidiki, tabel keadaan penghitung biner dibuat.
Spesifikasi Teknis
Tegangan 3~50Hz 220V 3P+PE+N (tiga fasa lima kawat dengan konduktor netral dan ground kerja dengan tegangan saluran 220V, frekuensi 50 Hz)
Konsumsi daya, Watt 800
Dimensi keseluruhan dudukan:
Lebar, mm 1310
Tinggi, mm 1460
Kedalaman, mm 600
Berat, kg 87
Dimensi keseluruhan versi desktop:
Lebar, mm 1310
Tinggi, mm 670
Kedalaman, mm 450
Berat, kg 50
Set lengkap peralatan "Teknik Elektro dan Elektronika Dasar"
dudukan laboratorium;
perangkat lunak;
manual;
paspor;
set jumper.
